In questo articolo parliamo dello Standardized Data Tool, strumento di Civil 3D per aggregare le proprietà di un progetto.
Lo Standardized Data Tool è un recente modulo aggiuntivo di Civil 3D, il cui pacchetto di installazione può essere scaricato dall’Autodesk Account. Per comprendere appieno le finalità del programma bisogna partire da una delle più note caratteristiche di Civil 3D: le proprietà degli oggetti possono essere visualizzate aprendo finestre diverse previa selezione dell’elemento desiderato.

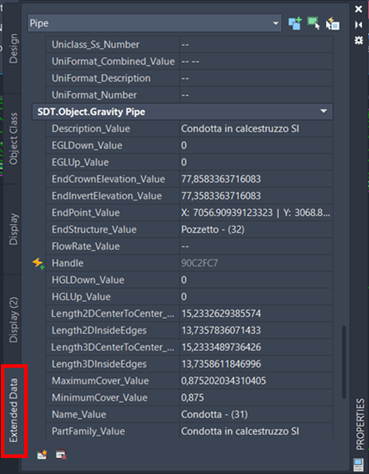

L’obiettivo dello Standardized Data Tool è quello di aggregare tutte le proprietà ritenute necessarie per il progetto all’interno della scheda dei “Dati Estesi”.
Questo è possibile grazie alle funzionalità specifiche del modulo che usa in modo esteso degli script in Visual Basic per leggere le proprietà native di molti oggetti di Civil 3D e scriverle all’interno dei Property Set.
Come funziona lo Standardized Data Tool?
Lo Standardized Data Tool organizza i singoli file di progetto (formato .dwg) all’interno di contenitori chiamati Job definiti dall’utente. Per ogni Job si creano dei file in automatico, che vengono salvati in un percorso a scelta. Tra questi vi è un file DWG che può contenere tutte le definizioni di Property Set con le relative proprietà. Uno specifico comando dello Standardized Data Tool permetterà poi di trasferire i gruppi di proprietà a tutti gli altri file del Job, garantendo così la loro uniformità.
Un altro file creato in automatico è in formato XLSX. Questo viene usato da un interessante comando che permette la sincronizzazione dei Property Set con il file Excel. Sarà così possibile avere in modo rapido tabelle riepilogative di tutti gli oggetti presenti nei modelli con il relativo contenuto informativo. La sincronizzazione è bidirezionale: l’utente può anche compilare le proprietà nel foglio Excel e, in seguito a un comando di aggiornamento, queste verranno trasferite all’interno dei Dati Estesi in Civil 3D.
Un ultimo gruppo di comandi permette infine la Job Validation, ovvero dei controlli per individuare ad esempio eventuali errori nella denominazione dei file oppure la presenza di proprietà prive di valori o oggetti privi di Property Set.
Conclusioni
Questo nuovo modulo aggiuntivo rappresenta un valido strumento per la gestione delle informazioni nei file di Civil 3D. Grazie agli script in Visual Basic molte proprietà native degli oggetti possono essere inserite più facilmente all’interno dei Dati Estesi.
Ciò è molto utile soprattutto in ottica di esportazione dei modelli in formato IFC. Finora, infatti, bisognava spesso procedere con una compilazione manuale o avvalersi di Dynamo.
Sarebbe interessante, in futuro, un’estensione delle funzionalità su quegli oggetti che non risultano ancora supportati.
